📌 مقدمه: مدل‌سازی اطلاعات ساختمان (BIM) و چالش‌ها

مدل‌سازی اطلاعات ساختمان (BIM)، یک فرایند پیچیده برای ایجاد و مدیریت جنبه‌های مختلف پروژه‌های ساختمانی است که از یک مدل سه‌بعدی مرکزی استفاده می‌کند. این فرایند عمدتاً در حوزه‌های معماری، مهندسی و ساخت‌وساز (AEC) کاربرد دارد و باید کل چرخه عمر پروژه را  از مراحل اولیه طراحی تا نگهداری پس از ساخت و حتی تخریب نهایی پوشش دهد.

ادغام BIM در صنعت ساخت‌وساز، فرایندی نسبتاً دشوار بوده است. با وجود اینکه BIM ذاتاً یک روش مبتنی بر همکاری است، ایجاد چارچوبی که تیم‌ها و ذینفعان مختلف بتوانند به‌طور مؤثر با هم همکاری کنند، یکی از چالش‌های اساسی این حوزه بوده است.

یکی از دلایل اصلی این چالش، نبود استانداردهای شفاف و مشترک است. بسیاری از شرکت‌ها هنوز ترجیح می‌دهند به جای استفاده از استانداردهای باز مانند IFC یا COBie، از فرمت‌های نرم‌افزارهای پیشرو مثل Revit استفاده کنند تا بتوانند راحت‌تر با دیگر سیستم‌ها هماهنگ شوند.

اما مشکل فقط ناسازگاری فرمت‌ها نیست؛ یکی دیگر از موانع بزرگ، عدم توانایی در بیان دقیق سطح جزئیات و میزان تکمیل اجزای مدل BIM است. شرکت‌های مختلف، اصطلاحات و انتظارات خاص خود را در هر مرحله از پروژه دارند، حتی با وجود معرفی استانداردهایی مانند LOD.

✅ LOD چیست؟

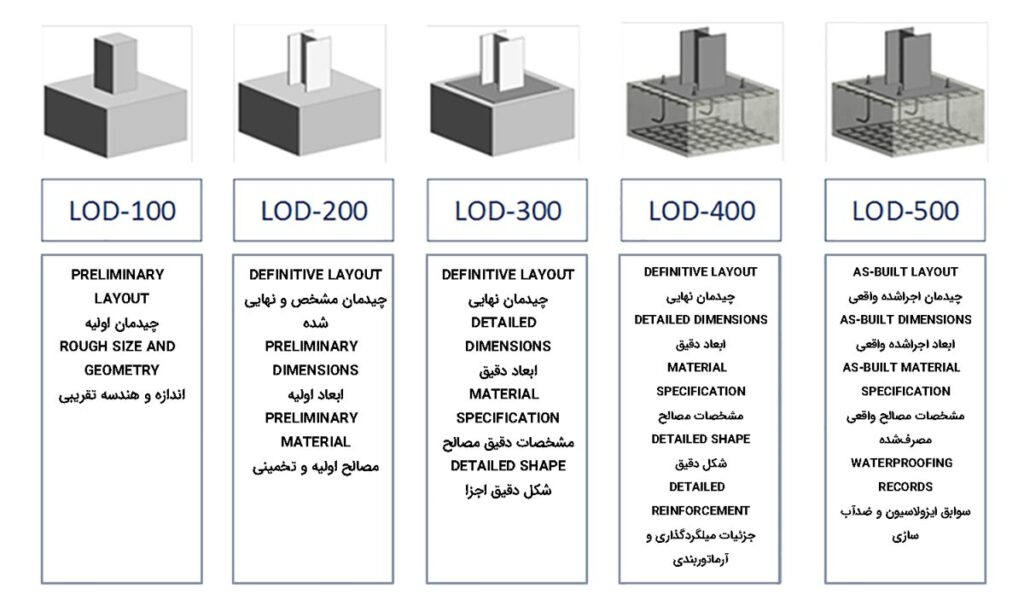

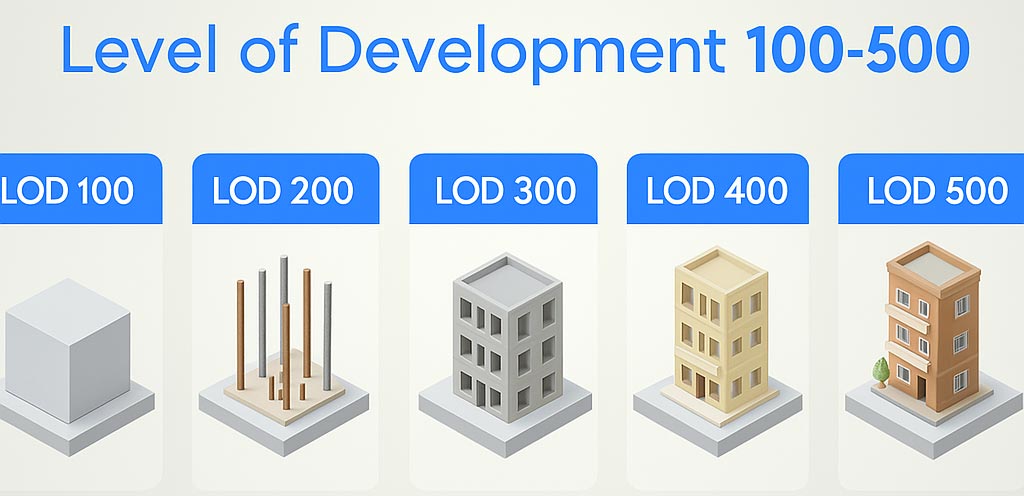

LOD یا Level of Development (سطح توسعه)، یک مشخصه استانداردسازی‌شده است که با هدف ساده‌سازی ارتباط بین متخصصان صنعت در استفاده از مدل‌های BIM در مراحل مختلف پروژه تدوین شده است.

در اصل، LOD نشان‌دهنده‌ی محتوای اطلاعاتی و میزان اتکاپذیری اجزای مدل BIM در یک مرحله خاص از پروژه است. شش سطح توسعه اصلی در BIM به شرح زیر هستند:

• LOD 100

• LOD 200

• LOD 300

• LOD 350

• LOD 400

• LOD 500

جالبه بدونی که در ابتدا (سال ۲۰۰۸)، مؤسسه AIA فقط پنج سطح LOD را تعریف کرده بود، و سطح LOD 350 بعدها توسط گروه BIMForum به این دسته‌بندی اضافه شد.

اولین کاربرد عملی LOD نیز اغلب به شرکت Vico Software نسبت داده می‌شود، که مدل‌های دیجیتال را به فازهای مختلف پروژه و برآورد هزینه‌ها پیوند می‌داد.

🔍 تفاوت بین Level of Development و Level of Detail

اصطلاح LOD بیش از یک دهه است که در صنعت ساخت‌وساز استفاده می‌شود، اما هنوز بسیاری از افراد آن را به‌اشتباه “سطح جزئیات” ترجمه می‌کنند. با اینکه این دو مفهوم به هم مرتبط هستند، اما جایگزین یکدیگر نیستند.

• Level of Detail (سطح جزئیات): به محتوای گرافیکی و تصویری مدل BIM اشاره دارد. یعنی چقدر مدل از نظر بصری و گرافیکی دقیق است.

• Level of Development (سطح توسعه): نشان‌دهنده‌ی میزان بلوغ و قابلیت اطمینان یک عنصر در مدل BIM است. یعنی این عنصر تا چه حد آماده استفاده در طراحی، ساخت یا بهره‌برداری است.

به بیان ساده، LOD یعنی درجه “بلوغ” یک جزء در مدل BIM؛ از یک فرم بسیار ابتدایی (LOD 100) تا یک جزء کامل و آماده بهره‌برداری (LOD 500).

🔷 LOD 100 – طراحی مفهومی (Conceptual Design)

LOD 100 اولین و ابتدایی‌ترین سطح توسعه است. در این مرحله، عناصر مدل به‌صورت کاملاً مفهومی و ساده نمایش داده می‌شوند؛ بدون هیچ جزئیات خاصی یا ابعاد دقیق.

ویژگی‌ها:

• فقط شکل کلی و موقعیت حدودی عناصر نشان داده می‌شود.

• ابعاد، متریال و جزئیات اجرایی هنوز مشخص نیستند.

• بیشتر برای ارائه‌ی یک «تصویر کلی» از پروژه استفاده می‌شود.

کاربردها:

• برآورد هزینه اولیه (بر اساس حجم یا مساحت کلی)

• مدل‌سازی مفهومی برای ارائه طرح به کارفرما یا بررسی امکان‌پذیری

• برنامه‌ریزی سایت پروژه (موقعیت تقریبی فضاها و زون‌بندی)

• تحلیل اولیه قابل‌اجرا بودن پروژه

مثال:

• دیوارها فقط به‌صورت بلوک‌های ساده نمایش داده می‌شن.

• سقف‌ها سطح صاف بدون شیب یا جزئیات خاص هستن.

• ستون‌ها فقط استوانه‌هایی بدون ابعاد دقیقن.

• هیچ اطلاعاتی از متریال، جزئیات نصب یا ضخامت‌ها موجود نیست.

🔷 LOD 200 – طراحی شماتیک (Schematic Design)

LOD 200 سطحی پیشرفته‌تر از LOD 100 است، جایی که عناصر مدل دارای شکل و اندازه تقریباً دقیق هستند، اما هنوز برای ساخت قابل اعتماد نیستند.

ویژگی‌ها:

• هندسه و موقعیت اجزا بهتر و واقعی‌تر شده.

• برخی اطلاعات توصیفی به‌صورت جای‌نگهدار (Placeholder) اضافه می‌شوند.

• عناصر قابل شناسایی هستند (مثلاً یک “پمپ” یا “دیوار باربر”)

کاربردها:

• نمایش اولیه سیستم‌هایی مانند برق، تأسیسات مکانیکی (HVAC) و لوله‌کشی

• هماهنگی اولیه بین اجزای مختلف برای جلوگیری از برخوردهای بزرگ

• تخمین زدن فضای اشغال‌شده توسط سیستم‌ها

مثال:

• دیوارها ضخامت تقریبی دارن، موقعیتشون به واقعیت نزدیک شده.

• سقف‌ها دارای شیب و اورهنگ (برآمدگی) هستند.

• ستون‌ها با ضخامت و شکل احتمالی نمایش داده می‌شن، ولی هنوز دقیق نیستن.

• مسیرهای برق و لوله‌ها به صورت تقریبی در مدل وجود دارند.

🔷 LOD 300 – طراحی دقیق (Detailed Design)

LOD 300 مرحله‌ای‌ست که اجزای مدل به‌اندازه‌ای دقیق هستند که می‌توان از آن‌ها برای ساخت و تولید نقشه‌های اجرایی استفاده کرد.

ویژگی‌ها:

• ابعاد، موقعیت و شکل عناصر دقیق است.

• تمام اجزای سازه‌ای دارای مشخصات دقیق هستند.

• می‌توان از این مدل برای استخراج نقشه‌های اجرایی و برآورد هزینه دقیق استفاده کرد.

کاربردها:

• هماهنگی بین دیسیپلین‌های مختلف (سازه، معماری، برق و مکانیک)

• تولید نقشه‌های دقیق ساخت

• برنامه‌ریزی ساخت و زمان‌بندی دقیق‌تر

• تهیه فهرست مصالح (BOM)

مثال:

• دیوارها با ضخامت واقعی، نوع متریال (مثلاً بتن، گچ، آجر) مشخص شده‌اند.

• سقف‌ها دارای سیستم زهکشی و عایق هستند.

• پنجره‌ها و درها با موقعیت دقیق نصب و اندازه واقعی مشخص شده‌اند.

• سیستم تأسیساتی با مسیر واقعی لوله‌ها و تجهیزات نمایش داده شده‌اند.

🔷 LOD 350 – مستندسازی ساخت (Construction Documentation)

LOD 350 سطحی فراتر از طراحی است، جایی که اطلاعات اجرایی مانند اتصالات، جزئیات نصب، المان‌های پشتیبان، نگهدارنده‌ها و چارچوب‌ها به مدل اضافه می‌شود.

ویژگی‌ها:

• عناصر مدل دارای اطلاعات نصب و اجرای واقعی هستند.

• اجزای مکمل مانند براکت‌ها، پیچ و مهره‌ها، پلیت‌ها و جوش‌ها نمایش داده می‌شوند.

• هماهنگی ساخت در سایت بر اساس این مدل انجام‌پذیر است.

کاربردها:

• مدل‌سازی کامل برای هماهنگی ساخت

• کاهش خطاهای نصب در محل

• نمایش تعامل و اتصال بین سیستم‌ها (مثلاً عبور لوله‌ها از دیوارها)

مثال:

• دیوارها شامل محل دقیق نصب لوله‌کشی و کابل‌کشی

• فونداسیون شامل محل دقیق کاشت میلگرد و انتظارها

• سقف‌ها شامل نحوه اتصال سازه به تیرهای باربر

• المان‌های تاسیساتی با نحوه‌ی عبور از سایر عناصر سازه‌ای نمایش داده می‌شن

🔷 LOD 400 – تولید و پیش‌ساخت (Fabrication)

LOD 400 شامل تمام جزئیات لازم برای ساخت، تولید و مونتاژ قطعات خارج از محل پروژه است. در این سطح، مدل شامل مشخصات تولید، ابعاد نهایی، نوع اتصالات و قطعات قابل تولید است.

ویژگی‌ها:

• هر عنصر مدل، دقیقاً معادل فیزیکی خود است.

• شامل دستورالعمل‌های ساخت، برش، مونتاژ و حمل است.

• برای پیش‌ساخت، ماژولار سازی، و تولید در کارخانه استفاده می‌شود.

کاربردها:

• ساخت اجزای سازه‌ای (تیرها، ستون‌ها، سقف‌های پیش‌ساخته)

• پیش‌ساخت تأسیسات و ماژول‌های معماری

• تهیه نقشه‌های کارگاهی (Shop Drawings)

مثال:

• درب‌ها شامل نوع قفل، جنس قاب و جزئیات سخت‌افزار نصب

• داکت‌ها و لوله‌ها شامل قطر واقعی، خم‌ها، اتصالات و شماره‌گذاری اجزا

• پنل‌های نمای پیش‌ساخته با اندازه دقیق و سیستم اتصال مشخص

🔷 LOD 500 – به‌صورت ساخته شده (As-Built)

LOD 500 بالاترین سطح توسعه است که مدل نهایی و اجرایی پروژه را بعد از ساخت کامل نشان می‌دهد — همان چیزی که واقعاً ساخته شده.

ویژگی‌ها:

• شامل اطلاعات دقیق هندسی + داده‌های غیرگرافیکی مثل ضمانت‌نامه، مشخصات سازنده، دفترچه راهنما

• پایه‌ای برای تعمیرات، نگهداری، بازسازی و مدیریت تسهیلات

• معادل یک نسخه دیجیتال از ساختمان واقعی است (مناسب برای Digital Twin)

کاربردها:

• مدیریت تأسیسات پس از تحویل پروژه

• برنامه‌ریزی تعمیرات و نگهداری

• توسعه یا بازسازی آینده بر اساس واقعیت موجود

مثال:

• موقعیت دقیق تجهیزات تاسیساتی

• اطلاعات بهره‌برداری و تعمیر برای هر جزء

• مشخصات دقیق قطعات سازه‌ای، تاسیساتی و معماری

✅ مزایای استفاده از LOD در پروژه‌های BIM

مدیریت مدل‌های BIM در پروژه‌های بزرگ، بدون وجود استانداردی مثل LOD، می‌تونه بسیار دشوار و پر از ابهام باشه. استانداردسازی سطوح توسعه، راه‌حلی مؤثر برای کاهش سردرگمی و ارتقای همکاری بین تیم‌هاست.

مزایای کلیدی استفاده از LOD:

🔹 ایجاد درک مشترک بین ذی‌نفعان
هر تیم دقیقاً می‌دونه در هر فاز پروژه، از مدل چه چیزی باید انتظار داشته باشه. این موضوع باعث وضوح بیشتر در ارتباطات می‌شه.

🔹 کاهش تضادها در طراحی
LOD کمک می‌کنه مشخص بشه که مدل‌ها در چه مرحله‌ای از توسعه قرار دارند و آیا به‌اندازه کافی برای استفاده بعدی آماده هستند یا نه.

🔹 بهبود زمان‌بندی و هزینه‌ها
LOD 300 به بالا باعث افزایش دقت در تخمین هزینه و زمان ساخت می‌شه. LOD 400 پیش‌ساخت رو تسهیل می‌کنه و LOD 500 هم برای نگهداری کاربردیه.

🔹 تسهیل هماهنگی بین تیم‌های بین‌رشته‌ای (معماری، سازه، تاسیسات و…)
همه تیم‌ها از یک زبان مشترک (LOD) برای بیان سطح توسعه اجزا استفاده می‌کنن.

🧩 جمع‌بندی

سطح توسعه (LOD) یک چارچوب کلیدی برای بیان وضعیت هر جزء از مدل BIM در طول چرخه عمر پروژه است. این سطوح به‌صورت پلکانی از یک طرح کلی (LOD 100) تا مدل اجرایی دقیق (LOD 500) پیش می‌روند.

در حالی که LOD بیشتر روی فاز طراحی تمرکز داره، اما در واقعیت، تا پایان پروژه و حتی فاز بهره‌برداری هم نقش مهمی ایفا می‌کنه.

انتخاب سطح مناسب در زمان مناسب بسیار مهمه. مثلا:

• صرف زمان زیاد برای جزئیات در مراحل اولیه = اتلاف وقت

• نداشتن دقت کافی قبل از ساخت = هزینه‌های اصلاح و خطاهای میدانی

ابزارهایی مثل Revizto و سایر نرم‌افزارهای BIM، می‌تونن در هماهنگی مدل‌ها در هر سطح LOD نقش کلیدی داشته باشن.

❓پرسش‌های پرتکرار (FAQ)

🔸 تفاوت LOD 500 و Digital Twin چیه؟

LOD 500 نمایانگر مدل «به‌صورت ساخته‌شده» است. برای تبدیل شدن به یک دیجیتال تویین (Digital Twin)، باید به سنسورهای IoT و سیستم‌های هوشمند متصل بشه.

🔸 بزرگ‌ترین چالش برای پیاده‌سازی LOD در پروژه‌ها چیه؟

تفاوت نرم‌افزارها، تفاوت انتظارات تیم‌ها و نبود ارتباط مؤثر، چالش‌های اصلی هستن. یکپارچه‌سازی استاندارد LOD در تیم‌های بزرگ نیازمند آموزش و هماهنگیه.

🔸 آیا می‌شه استاندارد LOD رو برای پروژه‌های خاص شخصی‌سازی کرد؟

بله، می‌شه. مثلاً در پروژه‌های زیرساختی مثل مترو، ممکنه نیاز باشه LOD 400 جزئیات بیشتری نسبت به یک پروژه معماری داشته باشه.

🔸 تفاوت فرآیند تشخیص برخوردها (Clash Detection) در سطوح مختلف LOD چیه؟

در LOD 200، تمرکز روی جلوگیری از برخوردهای عمده و درشت هست. در LOD 350 و 400، بررسی برخوردهای دقیق‌تر مثل لوله‌ها، پیچ‌ها و اتصالات صورت می‌گیره.

🔸 آیا LOD باعث بهبود همکاری بین تیم‌هایی با نرم‌افزارهای مختلف می‌شه؟

بله. چون LOD مستقل از نرم‌افزار خاصه و همه می‌تونن از اون به عنوان زبان مشترک استفاده کنن. البته فرمت‌های باز مثل IFC هم نقش مهمی دارن، ولی LOD به هماهنگی کمک بزرگی می‌کنه.

منبع مقاله:by James Ocean
